LED Fahrradparker / -ständer LED QUADRATONE R Typ B

LED Fahrradparker / -ständer LED QUADRATONE R  Typ B

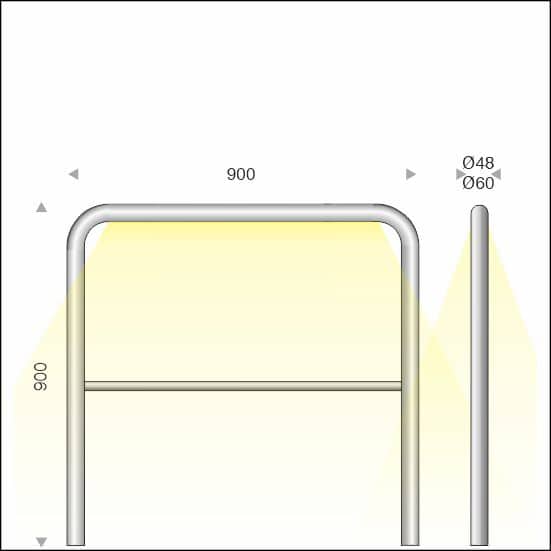

Fahrradparker /-ständer aus Edelstahl Rundprofil mit integrierter LED-Beleuchtung

Mit Zwischenstrebe Ø20.
Standardlänge 900 mm
Weitere Längen und Höhen auf Anfrage

U-Profil

  • Profil  U42 | U48 | U60
  • mit 90°-Rohrbögen
    optional mit 90°-Gehrung
  • Edelstahl  V2A  (1.4301)
    optional  V4A  (1.4401)
  • mit Zwischenstrebe
  • optional U48 und U60 mit Montagetür
  • Oberfläche glasperlengestrahlt
    optional pulverbeschichtet (RAL/DB) nach Vorgabe

Schutzabdeckung

  • Polycarbonat transparent
    optional mattiert

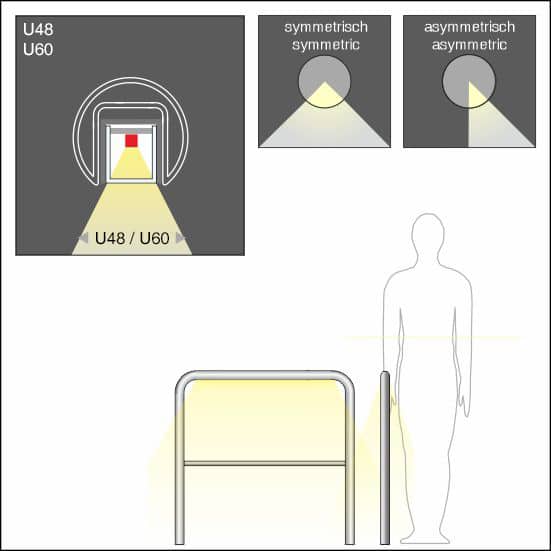

Leuchtmittel

  • LED-Band (1-reihig), versch. Lichtstärken möglich
  • Lichtfarbe 3000/4000K oder RGB
  • Lichtstärke und Abstrahlwinkel nach Bedarf

Technik

  • Schutzart  IP54
  • Schutzart LED IP65 | IP67
  • Schutzklasse  1, 2 oder 3

Prüfzeichen

Home > Zertifizierung

Bestell-Nr. Profil Variante Bodenbefestigung  Länge in mm

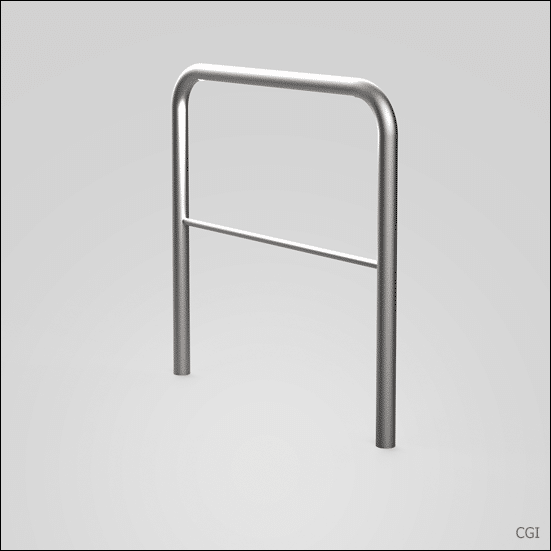

mit Rohrbögen
LED771042090BF U42|Ø42  F 900
LED771042090BK U42|Ø42  K 900
LED771048090BF U48|Ø48  F 900
LED771048090BK U48|Ø48  K 900
LED771060090BF U60|Ø60  F 900
LED771060090BK U60|Ø60  K 900

*Änderungen aufgrund technischer Neuerungen behalten wir uns vor.

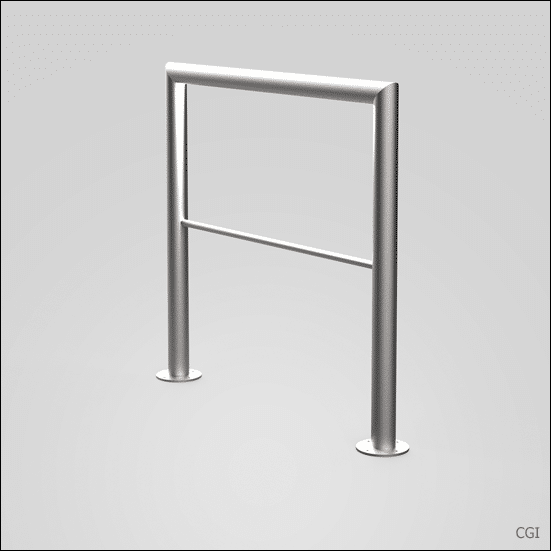

Optional auf Gehrung

Varianten Bodenbefestigung

F – mit Flansch aufgedübelt
K – einbetoniert (durchgehend)
